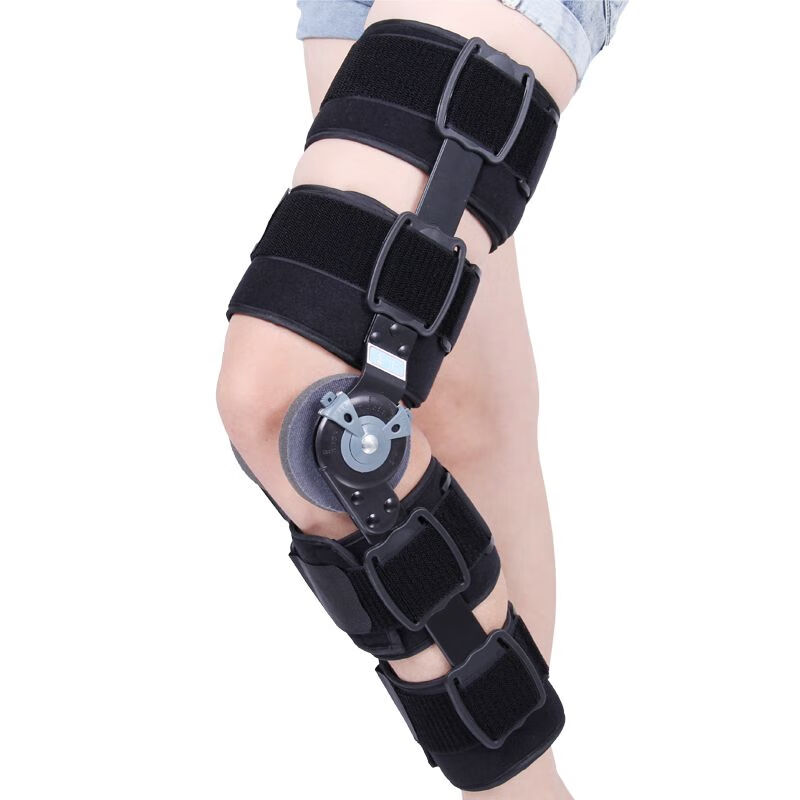

一种膝关节术后康复用支具

　　1、膝关节属于滑车关节，由股骨下端、胫骨上端和髌骨组成，是人体最大最复杂的关节。随着年龄的增长，或者在日常运动中不正确的运动方式和运动强度，常会造成膝关节损伤。大部分膝关节损伤患者需进行手术治疗，在膝关节手术治疗后的康复过程中通常需要佩戴辅助固定支具，以降低患者的痛苦和保证膝关节正常恢复。现有的膝关节康复支具结构相对固定，对不同身高腿长的人适应性较差，且不方便对固定带进行拆卸，从而清洗不便。

　　2、因此，设计实用性强和适用性强，且方便对固定带进行拆卸的一种膝关节术后康复用支具是很有必要的。

　　1、本实用新型的目的在于提供一种膝关节术后康复用支具，以解决上述背景技术中提出的问题。

　　2、为了解决上述技术问题，本实用新型提供如下技术方案：一种膝关节术后康复用支具，包括大腿固定带和小腿固定带，所述大腿固定带和小腿固定带的数量均为2并从上到下依次设置，所述大腿固定带的左右两侧面均设有大腿伸缩支架，所述小腿固定带的左右两侧面均设有小腿伸缩支架，所述大腿伸缩支架通过调节卡盘与小腿伸缩支架转动连接，所述大腿伸缩支架包括固定块，所述固定块的数量为2，两个所述固定块的一侧面上均设有插接槽，所述大腿固定带上设有与插接槽配合插接的插接块，所述固定块的前后两侧面均贯穿设有紧固螺栓，所述紧固螺栓的一端伸进插接槽内，所述插接块上设有与紧固螺栓配合连接的螺纹孔，下侧所述固定块的上表面固定连接有连接板，所述连接板的上表面设有滑动槽，所述滑动槽内滑动设置有调节板，所述调节板的一端伸出连接板并与上侧的固定块固定连接，所述调节板前后两侧面的下部均固定连接有限位块，所述滑动槽前后两侧的内壁上均设有供限位块移动的限位槽，所述连接板前后两侧面的上部均设有固定机构，所述调节板的前后两侧面均设有多个与固定机构配合使用的固定孔，下侧所述固定块的下表面固定连接有固定板，所述固定板的一端与调节卡盘相连接。

　　3、根据上述技术方案，所述固定机构包括固定壳体，所述固定壳体固定连接在连接板上，所述固定壳体内滑动设置有移动板，所述移动板的一侧面上通过轴承转动连接有螺纹杆的一端，所述螺纹杆的另一端伸出固定壳体并固定连接有转动板，所述螺纹杆与固定壳体螺纹连接，所述移动板的另一侧面固定连接有固定杆，所述固定杆的一端伸进滑动槽内并与固定孔配合插接，所述移动板的上下两侧面均固定连接有滑块，所述固定壳体上下两侧的内壁上均设有供滑块滑动的滑槽。

　　4、根据上云开体育述技术方案，所述调节板的一侧面上设有多个标记点，所述连接板的一侧面上并与标记点相对应的位置处设有开槽，所述开槽与滑动槽相连通，所述连接板上并位于开槽的前后两侧均设有标记箭头，所述标记箭头与固定杆处于同一高度位置上。

　　5、根据上述技术方案，所述大腿固定带和小腿固定带的一端均设有魔术带，所述大腿固定带和小腿固定带的另一端与魔术带相配合连接的魔术贴。

　　8、与现有技术相比，本实用新型所达到的有益效果是：本实用新型，通过大腿固定带、小腿固定带、魔术带和魔术贴之间的配合，可将大腿固定带和小腿固定带固定在患者的大腿和小腿上，通过大腿伸缩支架和小腿伸缩支架的设置，便于调节两个大腿固定带和两个小腿固定带之间的距离，进而可适应不同身高腿长的人，适应性较强，其中固定块、插接槽、插接块、紧固螺栓和螺纹孔的设置，便于对大腿固定带和小腿固定带进行拆卸，从而便于将大腿固定带和小腿固定带进行清洗。

　　1.一种膝关节术后康复用支具，包括大腿固定带(1)和小腿固定带(2)，其特征在于：所述大腿固定带(1)和小腿固定带(2)的数量均为2并从上到下依次设置，所述大腿固定带(1)的左右两侧面均设有大腿伸缩支架，所述小腿固定带(2)的左右两侧面均设有小腿伸缩支架，所述大腿伸缩支架通过调节卡盘(3)与小腿伸缩支架转动连接，所述大腿伸缩支架包括固定块(4)，所述固定块(4)的数量为2，两个所述固定块(4)的一侧面上均设有插接槽(5)，所述大腿固定带(1)上设有与插接槽(5)配合插接的插接块(6)，所述固定块(4)的前后两侧面均贯穿设有紧固螺栓(7)，所述紧固螺栓(7)的一端伸进插接槽(5)内，所述插接块(6)上设有与紧固螺栓(7)配合连接的螺纹孔(8)，下侧所述固定块(4)的上表面固定连接有连接板(9)，所述连接板(9)的上表面设有滑动槽(10)，所述滑动槽(10)内滑动设置有调节板(11)，所述调节板(11)的一端伸出连接板(9)并与上侧的固定块(4)固定连接，所述调节板(11)前后两侧面的下部均固定连接有限位块(12)，所述滑动槽(10)前后两侧的内壁上均设有供限位块(12)移动的限位槽(13)，所述连接板(9)前后两侧面的上部均设有固定机构，所述调节板(11)的前后两侧面均设有多个与固定机构配合使用的固定孔(14)，下侧所述固定块(4)的下表面固定连接有固定板(15)，所述固定板(15)的一端与调节卡盘(3)相连接。

　　2.根据权利要求1所述的一种膝关节术后康复用支具，其特征在于：所述固定机构包括固定壳体(16)，所述固定壳体(16)固定连接在连接板(9)上，所述固定壳体(16)内滑动设置有移动板(17)，所述移动板(17)的一侧面上通过轴承(18)转动连接有螺纹杆(19)的一端，所述螺纹杆(19)的另一端伸出固定壳体(16)并固定连接有转动板(20)，所述螺纹杆(19)与固定壳体(16)螺纹连接，所述移动板(17)的另一侧面固定连接有固定杆(21)，所述固定杆(21)的一端伸进滑动槽(10)内并与固定孔(14)配合插接，所述移动板(17)的上下两侧面均固定连接有滑块(22)，所述固定壳体(16)上下两侧的内壁上均设有供滑块(22)滑动的滑槽(23)。

　　3.根据权利要求2所述的一种膝关节术后康复用支具，其特征在于：所述调节板(11)的一侧面上设有多个标记点(24)，所述连接板(9)的一侧面上并与标记点(24)相对应的位置处设有开槽(25)，所述开槽(25)与滑动槽(10)相连通，所述连接板(9)上并位于开槽(25)的前后两侧均设有标记箭头(26)，所述标记箭头(26)与固定杆(21)处于同一高度位置上。

　　4.根据权利要求1所述的一种膝关节术后康复用支具，其特征在于：所述大腿固定带(1)和小腿固定带(2)的一端均设有魔术带(27)，所述大腿固定带(1)和小腿固定带(2)的另一端与魔术带(27)相配合连接的魔术贴。

　　5.根据权利要求1所述的一种膝关节术后康复用支具，其特征在于：所述调节卡盘(3)的一侧面上设有充气气囊(28)。

　　6.根据权利要求1所述的一种膝关节术后康复用支具，其特征在于：所述大腿伸缩支架与小腿伸缩支架结构相同。

　　本技术公开了一种膝关节术后康复用支具，包括大腿固定带和小腿固定带，所述大腿固定带和小腿固定带的数量均为2并从上到下依次设置，所述大腿固定带的左右两侧面均设有大腿伸缩支架，所述小腿固定带的左右两侧面均设有小腿伸缩支架，所述大腿伸缩支架通过调节卡盘与小腿伸缩支架转动连接，本技术，具有实用性强和适用性强，且方便对固定带进行拆卸的特点。
